Corroline+特氟龙管

产品产地:英国Aflex原装进口
尺寸大小:1/2寸-3寸(内径)
耐温范围:-40℃至+150℃
工作压力:15bar-69bar(详见产品参数表)
软管内层:平滑PTFE软管(铁氟龙软管)
加 强 层:SS不锈钢编织+双螺旋不锈钢丝
软管外层:黑色EPDM橡胶
应用方向:化工软管|耐腐蚀软管|耐酸碱软管|
耐高温软管|防静电软管|防爆软管
应用领域:化工|工业机械|流体加工工厂|
符合标准:符合FDA和USP等卫生级标准

订购热线:400-605-6578
  • 基本属性
  • 软管结构
  • 产品规格
  • 内管材质
  • 外防护层
  • 资料下载
  • 产品认证

Corroline+内平滑聚四氟乙烯软管Bioflex Ultra特氟龙软管类似,Corroline+也是设计用于满足化工和工业用途的一款多功能软管,并且加强了耐受极端机械挤压的强度。这是因为Corroline+特氟龙软管了解到在某些化工或者流体加工工厂需要一款机械强度高,而且耐弯折的软管。

 产品介绍:

Corroline+特氟龙软管主要是迎合客户各种各样的需求而设计开发,作为一款通用耐腐蚀软管产品,Corroline+特氟龙软管在柔韧性和耐扭结、耐弯折方面表现优异。

Corroline+ 软管是多种化学流体输送应用的最佳耐腐蚀软管选择。

 软管结构:

Corroline+铁氟龙软管(又称特氟龙软管,PTFE软管、聚四氟乙烯软管或者四氟软管)内衬PTFE管设计独特,内壁平滑(略带浅波纹),而外壁为螺旋结构,这种“环箍”式结构给软管提供了更好的柔韧性。材质可选常规透明PTFE材质和黑色防静电PTFE材质。

一根螺旋不锈钢丝内嵌入PTFE软管的外凹槽处,显著增强四氟软管的耐扭结、弯折性能、耐机械碾压性,也使得四氟软管耐压和耐真空性能大幅度提高。

这种经过钢丝强化的PTFE内管,强度大大提高,足以耐受完全真空和高强度的弯折,而不需要内部(环箍强化)或外部包覆层的支持,这使得此款软管的内管较目前市面上普通软管性能显著提高。

内管外层包覆一层304不锈钢编织,然后再包覆一层黑色抗静电EPDM橡胶,橡胶层中内嵌入两根螺旋不锈钢丝,进一步增强软管的耐弯折特性。橡胶层外壁镜面光滑,易于清洗,而且材质不仅抗静电还“防火”(防静电软管|耐火软管)。

Corroline+ 特氟龙软管-柔韧性最好的化工软管

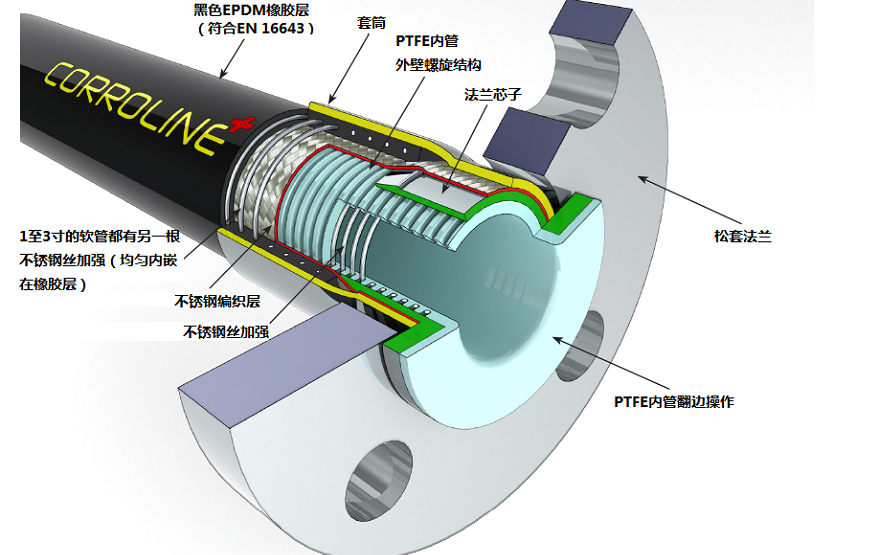

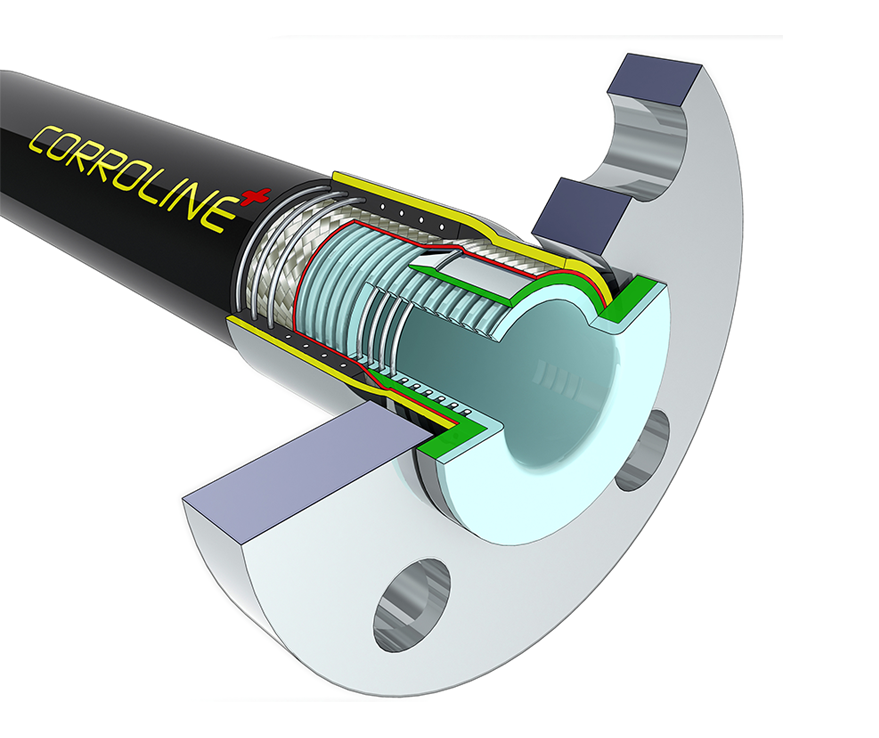

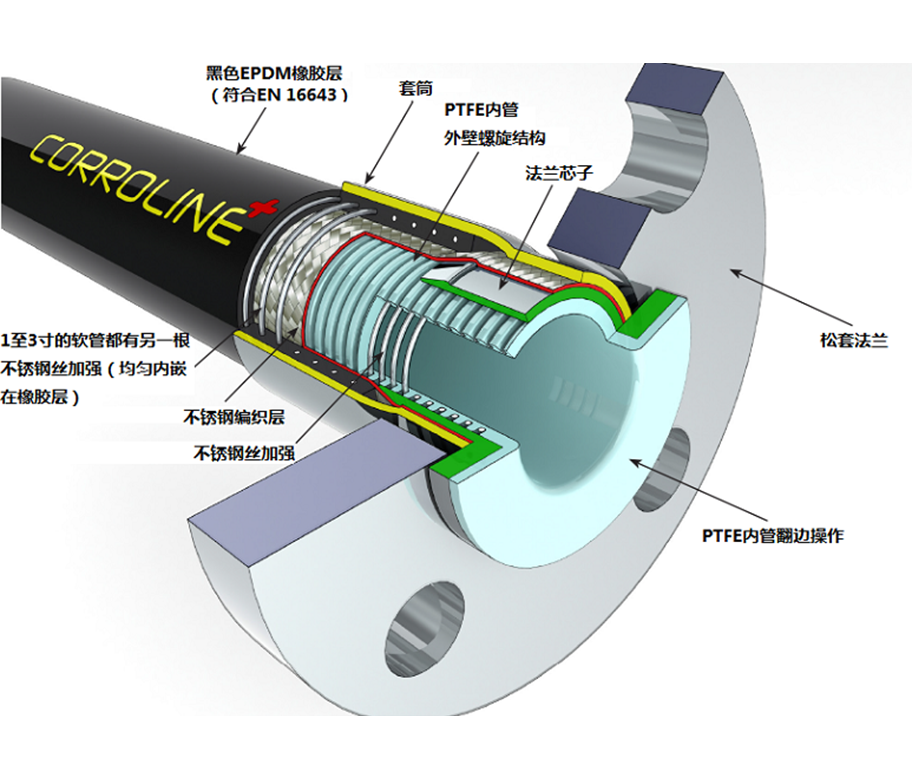

 Corroline+ GP 特氟龙软管总成结构图(扣压翻边法兰)

corroline+特氟龙软管翻边结构图|可扣压翻边接头|钢丝增强|外包不锈钢编织|外包橡胶

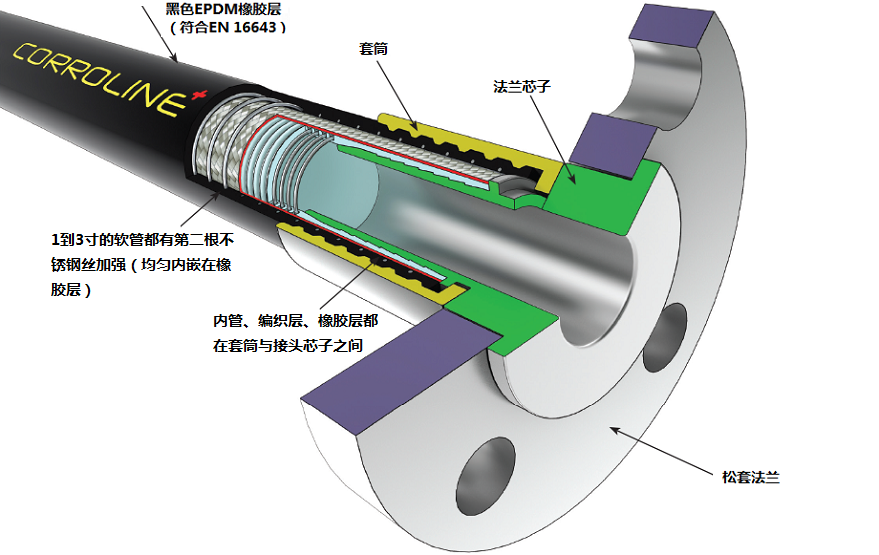

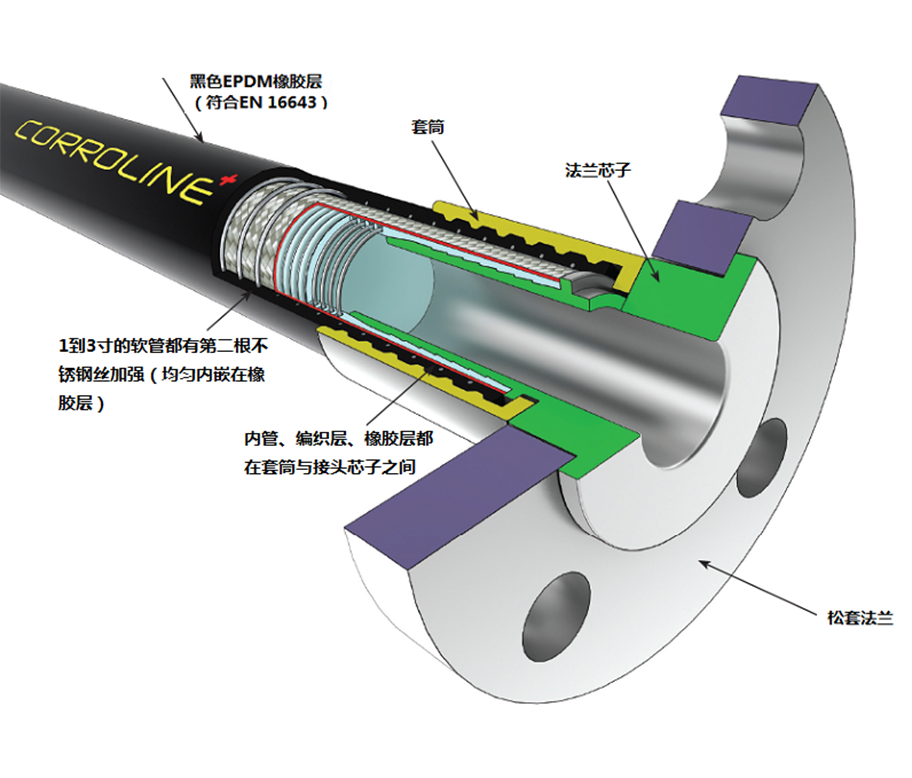

 Corroline+ GP 特氟龙软管总成结构图(非翻边法兰)

corroline+特氟龙软管不翻边结构图|钢丝增强|外包不锈钢编织|外包橡胶

 Corroline+ 特氟龙软管参数

常规软管内径 实际软管内径 软管外径 最大工作压力 最小弯曲半径 **最大连续长度 单位长度重量
in mm in mm in mm psi bar in mm ft mtrs Kg/Mtr Lb/ft
1/2* 13   0.51 13.0 0.85 21.5 1000 69 13/8 38 100 30 0.40 0.27
3/4* 20 0.76 19.4 1.12 28.5 624 43 2 50 100 30 0.70 0.47
1 25 1.01 25.7 1.45 37.0 600 41 23/4 70 100 30 1.10 0.74
11/4 32 1.26 32.0 1.75 44.6 550 38 35/16 100 100 30 1.60 1.07
11/2 40 1.51 38.5 2.03 51.7 500 34 4 3/4 120 100 30 1.92 1.29
2 50 2.00 51.0 2.55 65.0 400 28 515/16 150 100 30 2.80 1.88
21/2 65 2.51 63.7 3.17 80.5 290 20 1113/16 300 59 18 3.98 2.67
3 80 3.02 76.8 3.65 92.8 218 15 133/4 350 49 15 4.42 2.97

*1/2” 和 3/4” 的两款软管没有螺旋钢丝强化。
** 更长尺寸的软管也可以,需要定制。

 压力和温度限制:

最高工作压力
上述数据适用于零下40°C到最高温150°C

爆破压力
Corroline+特氟龙软管的爆破压力一般为最高工作压力的4倍或者高于此值。

真空限制

Corroline+特氟龙软管最高可耐受150摄氏度高温下的真空物料输送。

柔韧性

较其他内壁平滑PTFE软管产品更耐受弯折,机械强度高。

耐扭结性

较其他内壁平滑PTFE内衬软管更耐弯折、扭结。

火抗性

Corroline+橡胶包覆特氟龙软管符合抗火性能标准BS5173第103.13章节6.2、6.3条款,并且Corroline+特氟龙软管总成还可以增设DBK300护套增强其抗火性能。所有的Corroline+铁氟龙软管都符合德国的TRbF 131/2 防火要求和欧盟的EN 16643的材料阻燃要求,是一款优秀的抗火软管。

U型弯折寿命检测

U型弯折测试结果显示其弯折寿命较其他PTFE\FEP\PFA内衬橡胶包覆软管要高100倍。

流速

流速是螺旋特氟龙软管特氟龙波纹管)的两倍,就此数据也请客户与我们进行沟通确认。

气密性

较其他PTFE软管气密性更好,这是因为Aflex软管的生产工艺(更大压力挤注)使得特氟龙软管在高压下不会产生气孔而导致PTFE软管穿孔漏气。

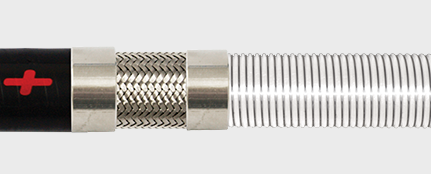

 GP - 普通用途PTFE

普通用途PTFE软管|透明PTFE材质|耐腐蚀|柔韧性好

应用方向

Corroline +GP一般用途特氟龙软管一般用于对静电不作要求的应用场合,输送不会产生静电荷的流体或气体。

材质与相关认证

Corroline+GP复合软管内管完全由聚四氟乙烯(PTFE)生产,材质符合的标准有:

FDA 21 CFR 177.1550.

双钢丝加强:内嵌入PTFE软管外凹槽处的螺旋钢丝材质为高强度316不锈钢,而内嵌在橡胶层中的螺旋钢丝材质为碳钢,外包覆层为黑色EPDM橡胶,防静电(防静电软管EN ISO 8031附录A),不锈钢编织材质为304不锈钢

GP与AS防静电软管符合的标准,请查阅我们提供的认证列表。

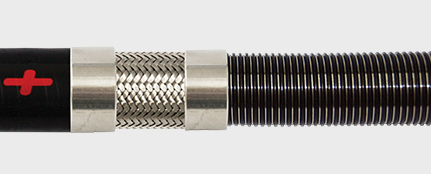

 AS - 抗静电PTFE内衬

AS抗静电PTFE内衬材质|黑色PTFE软管|抗静电|可导电

应用方向

Corroline+ AS防静电软管主要设计用于对静电释放存在危险的应用场合,特氟龙软管内的介质在通过软管的过程中会产生静电荷,静电荷的积聚很容易对外放电引发危险。特别是对某些电导率小于10-8S/M货104PS/M的介质,诸如燃油、有机溶剂、氟利昂、注射用水(超纯水)和某些无极性有机物,在高速通过光滑特氟龙软管的过程中很容易产生静电,用于输送这些介质时需要使用AS抗静电软管

所有双极性或多级性介质和不相容介质(比如含有粉尘的空气、含有水珠的蒸汽、普通气体或油、胶状流体)都容易产生静电,用于输送这些介质时需要使用AS抗静电软管。

如果还有疑问,请与我司联系

材料符合的标准:

Corroline+ AS防静电PTFE软管是由符合FDA 21 CFR 177.1550标准的PTFE材质生产出来的,软管中添加的2.5%的“高纯度”炭黑材料符合FDA 21 CFR 178.3297的标准。这些炭黑完全被PTFE分子包裹,一般情况下(无摩擦)不会剥离出来污染所输送的介质,这在进行析出物检测后已经被确认证实。

抗静电软管总成

一般情况下,如果应用中需要抗静电(AS)处理,特氟龙软管和软管总成就需要依照EN ISO 8031的标准检测,并且符合EN 16643关于抗静电的要求。此标准要求针对软管内衬层和外覆层,金属接头与软管任意两个电极之间的电阻都必须介于103-108 ohms,对于满足此标准的总成,可以依据EN 16643规范标准在总成上标注“Ω”标示。

注意: 在具体使用中,需要至少一端接头接地,从而使得静电得以耗散。

 SG - 螺旋保护套

SG螺旋保护套|防磨条带|耐磨|强度高

应用方向

此设计主要是为了增强Corroline+特氟龙软管外壁的耐磨性,抵御外部机械损伤。

设计特点

一根黑色、质轻的HDPE(高密度聚乙烯)条带螺旋包裹在铁氟龙软管的外层之上,扣压总成时条带要被扣压在套筒之下。

局限性

适用温度范围:-40˚C 至100˚C

内部流体温度可以达到140摄氏度。

带保护套的聚四氟乙烯软管总成最短长度是普通总成的最短长度的两倍,最长不超过20米。

此装置对于抗静电属性的四氟软管也适用,符合EN16443静电消散对外覆层的要求,具体信息请咨询我们。

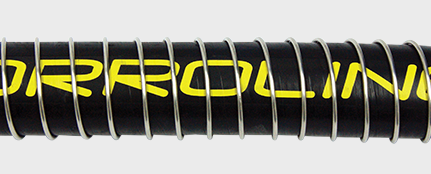

 PC - 钢丝缠绕套

特氟龙软管PC钢丝缠绕|增强软管耐磨性|

应用方向

为了保护聚四氟乙烯软管不受外部过度磨损和机械碾压,可以使用此钢丝保护装置,而且此装置较SG保护套更有优势,它不受外部温度的限制。

设计特点

一根粗不锈钢丝螺旋缠绕在橡胶层上,并且两端与总成接头焊接在一起。

总成最长不得超过20米

 DBK 300 - 双橡胶总成末端保护套

特氟龙软管总成接头防护层|EPDM橡胶包覆

应用方向

在某些应用中总成末端接头处经常会受到外力弯折,接头处弯折角度过大,或者想让聚四氟乙烯软管接头处能有更好的防火性能,就可以安装此保护套。

设计特点

在软管和接头套筒处直接覆盖硫化上第二层橡胶层,橡胶层长度300MM。

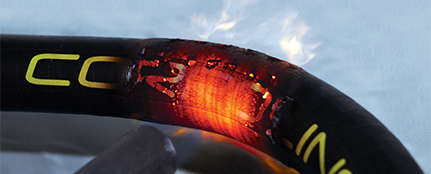

 耐火软管|抗火软管|耐高温软管

抗火软管|抗火特氟龙软管|耐高温软管|防火软管|抗静电

Corroline+耐火软管符合抗火性能标准BS5173第103.13章节6.2、6.3条款,并且Corroline+耐火软管总成还可以增设DBK300护套增强其抗火性能。所有的Corroline+耐高温软管都符合德国的TRbF 131/2 防火要求和欧盟的EN 16643的材料阻燃要求。

特别说明:

EC (电连续标准,也被称为“Electrically Bonded”)

电连续指的是软管总成的电连续,总成两端的接头必须是电连续或可导电,对普通GP材质的软管和抗静电的软管同样适用。

此要求在德国BRG 132文件与欧盟EN 16643标准有所规定,按照EN 1S0 8031检测方法,EC要求总成接头之间的电阻<102ohms。满足此要求的,总成上可印上“M”,表示此总成符合EN 16643标准。

Corroline+ 特氟龙软管总成都是电连续的,电阻小于100ohms。

BS EN ISO 9001:2008

Aflex所有产品的生产都严格遵循BS EN ISO 9001:2008质量管理体系,都在NQA(国家质量保证部)注册、评估过。

EN16643

Corroline+特氟龙软管符合EN 16643 (SC)电气规范, 这包括软管总成的电性能/抗静电等级需求。

TS16949

Aflex公司生产的用于汽车工业的PTFE软管遵照TS16949规范,并经过英国标准协会BSI的认证评审。

ISO 14001:2015

Aflex特氟龙软管有限公司已经成功通过ISO 14001和英国标准协会BSI的评审。此评审的通过,也展现了我们致力于减少对环境的影响的承诺。

USP Class VI 和 ISO 10993-5, 6, 10 和 11 规范

GP(一般PTFE)和AS(抗静电PTFE)级内衬PTFE材质、铂金硫化硅胶层(白色和透明)、蓝色EPDM都各自遵照USP协议检测规范做过检测,检测结果符合USP CLASS VI <88>的规范要求。

GP(一般PTFE)和AS(抗静电PTFE)级特氟龙软管整体在121摄氏度下也符合更严格的USP CLASS VI和ISO 10993-6,10,11 的规范要求。.

GP(一般PTFE)和AS(抗静电PTFE)级内衬PTFE材质、铂金硫化硅胶层(白色和透明)按照USP相关协议进行检测后确认符合UPS CLASS VI <87>规范要求,经过L929 MEM ELUTION检测后确认无细胞毒性。

GP(一般PTFE)和AS(抗静电PTFE)级内管在121摄氏度下也符合更严格的USP CLASS VI和ISO 10993-5规范要求。.

USP <661> 塑料制品物理化学测试

GP(一般PTFE)和AS(含炭黑)内衬PTFE材质外螺旋、内平滑PTFE软管依据USP针对塑料制品所规定的物理化学测试要求进行检测后确认其符合:USP34, NF 29, 2011. Monograph <661> Containers, Physicochemical Test-Plastics

FDA

软管所有内衬PTFE材质都符合FDA 21 CFR 177.1550标准,抗静电PTFE材质符合FDA 21 CFR 178.3297标准。

BPSA析出物/溶出物测试

Aflex所提供的软管内衬(GP/AS)PTFE软管都分别依据BPSA指导方法进行了实验检测,结果满足其要求。
具体的检测评估报告复印件可以提供给客户。

火焰抗性

仅限于定制订购,Aflex可以提供符合BS EN 45545, DIN 5510 和 NFF 16101 规范规定的橡胶材质包覆层.

知名医药公司的认可

全球知名医药生产公司都已经批准Aflex作为其软管/总成的供应商。

CE标识(仅限欧盟)

Aflex软管已经通过英国标准协会(BSI)的评审,确认软管总成符合欧盟压力设备指令2014/68/EU 符合评估模块D1,被授权可以在产品上使用CE标识,可配合软管数据表和合格声明一起发布使用。

ATEX 2014/34/EU指令合格证明(潜在爆炸风险)

软管、总成及其各组件适用于Gas Zones 1 & 2和Dust Zones 21 & 22

EN10204材质认证

适用我们所有的软管和软管总成组件

BS EN ISO/IEC 17050符合性认证

适用于我们所有的产品

出厂压力测试

每一根总成在出厂前都要经过2倍最大工作压力的检测,并提供测压报告。

耐火性能符合 BS5173 规范的 103.13章节的 Part 6.2 和 6.

BK 类型的Bioflex Ultra软管总成可耐受火焰,如果配合DRC-300包覆两端接头部分,整个总成就可具备耐受火焰的性能。
