Smoothbore特氟龙管

产品名称： Smoothbore平滑特氟龙管
品 牌： 英国Aflex
产品用途： 适用于高低压气体输送、化合物、油漆、墨水、粘合剂、制动液、燃油、洗涤剂、冷却剂以及流体食品
产品类别： 工业级特氟龙管

订购热线：400-605-6578
立即咨询
  • 基本属性
  • 软管结构
  • 产品规格
  • 内管材质
  • 强化层
  • 资料下载
  • 产品认证


Smoothbore不锈钢编织特氟龙软管(又称铁氟龙软管，PTFE软管或者四氟软管、聚四氟乙烯软管)内管是一根平滑的PTFE管，外部经不锈钢编织加强，是一款常见不锈钢编织特氟龙软管，被用于汽车和其他普通行业应用。此款特氟龙软管的尺寸和某些属性可以定制，这包括四氟软管的外包覆层材质（可以是塑料也可以是橡胶），外包覆层上也可以要求喷涂文字。另外，此款特氟龙管也可以用作耐高压软管输送高压蒸汽、气体、制冷液，耐高温软管输送热油和其他高温流体，或者耐酸碱软管输送腐蚀性的流体。



软管构造

内衬

软管采用无缝挤出工艺生产，后经过热处理配合严格的质量控制过程，确保内管拥有最好的气密性和柔韧性

编织层

AISI304不锈钢丝经过高于1700N/MM2的冷拉编织在外管壁，编织工艺严格受控，确保编织层的强度和编织角度的正确，使得软管更耐压。

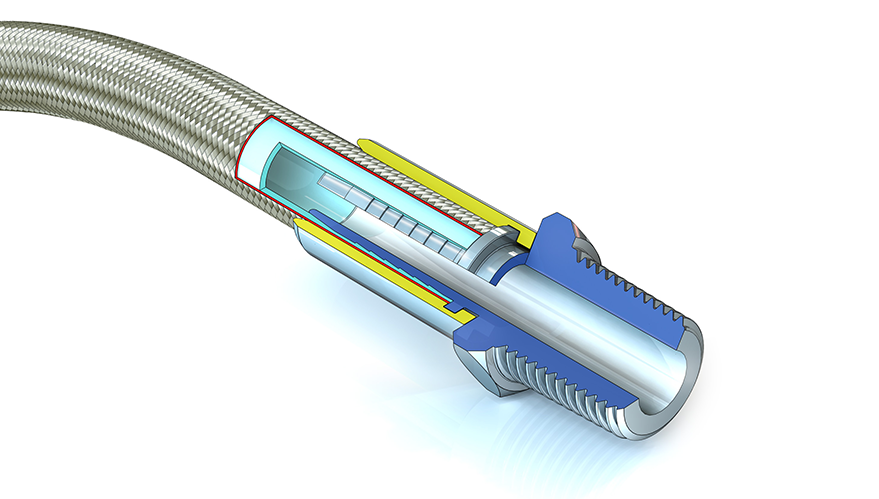

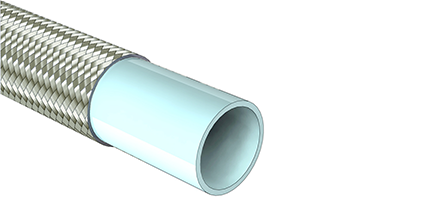

Smoothbore不锈钢编织特氟龙软管结构图|304不锈钢编织|强度高|耐高压|耐高温

Smoothbore特氟龙软管的规格与其应用

Smoothbore软管规格有三个标准，外层可以是单层不锈钢编织（SB）或者双层不锈钢编织(DB)，单层编织是一般用途软管，双层编织软管适用于对压力和耐扭结要求比较高的场合。

SW, SB - 标准壁厚，单层编织（或者双层编织）

普通用途，这包括输送高低压蒸汽、化合物、油漆、墨水、粘合剂、制动液、燃油、矿物原油、洗涤剂、制冷剂以及流体食品。

 PTFE内衬的软管拥有极佳的化学抗性、耐温性能和易清洁性。

HW, SB - 加厚壁厚，单层编织（或者双层编织）

应对特定高压环境，可以耐受100BAR的工作压力，或者某些需要热/冷循环的工作环境。

MW, SB - 中等壁厚，单层编织，此软管也经常被称为:Hyperline SB(或者DB)

作为一种可以扣压安装液压接头的特殊软管，Hyplerline被引入AFLEX特氟龙软管系列，具有加大的口径尺寸（较普通尺寸略大），这些特殊加大尺寸和我们常见到的“Dash”管径一直，详见产品规范。

 标准壁厚、单层钢丝编织 (SW,SB)----Smoothbore特氟龙软管规格与性能参数

常规软管内径 实际软管内径 PTFE内管壁厚 带编织软管外径 最小弯曲半径 最大工作压力 单位长度软管重量 *产品编码
mm in mm in mm in mm in Bar psi KG/mt Lbs/Ft
1/8 3.17 0.125 0.76 0.030 5.85 0.230 22 7/8 290 4220 .065 .044 70-100-02-01-02
3/16 4.76 0.188 0.76 0.025 7.40 0.291 40 15/8 265 3856 .080 .054 70-100-03-01-02
1/4 6.35 0.250 0.63 0.025 8.50 0.335 60 23/8 240 3492 .093 .062 70-100-04-01-02
5/16 7.94 0.313 0.63 0.025 10.15 0.400 70 27/8 200 2910 .110 .074 70-100-05-01-02
3/8 9.53 0.375 0.63 0.025 11.75 0.463 80 32/8 190 2765 .124 .083 70-100-06-01-02
1/2 12.70 0.500 0.76 0.030 14.95 0.589 110 43/8 140 2030 .207 .139 70-100-08-01-02
5/8 15.88 0.625 0.76 0.030 18.35 0.722 150 6 110 1601 .255 .171 70-100-10-01-02
3/4 19.05 0.750 0.76 0.030 21.65 0.852 200 77/8 80 1164 .315 .211 70-100-12-01-02
1 25.40 1.000 1.00 0.039 28.15 1.108 300 117/8 55 800 .430 .288 70-100-16-01-02

 加厚壁厚、单层钢丝编织 (HW,SB)----Smoothbore特氟龙软管规格与性能参数

常规软管内径 实际软管内径 PTFE内管壁厚 带编织软管外径 最小弯曲半径 最大工作压力 单位长度软管重量 *产品编码
mm in mm in mm in mm in Bar psi KG/mt Lbs/Ft
1/8 3.17 0.125 1.00 0.039 6.10 0.240 20 7/8 290 4220 .068 .046 70-200-02-01-02
3/16 4.76 0.188 1.00 0.039 7.65 0.301 29 11/8 270 3929 .087 .058 70-200-03-01-02
1/4 6.35 0.250 1.00 0.039 9.25 0.364 30 12/8 260 3783 .113 .076 70-200-04-01-02
5/16 7.94 0.313 1.00 0.039 10.90 0.429 40 15/8 230 3347 .135 .091 70-200-05-01-02
3/8 9.53 0.375 1.00 0.039 12.50 0.492 55 22/8 200 2910 .153 .103 70-200-06-01-02
1/2 12.70 0.500 1.00 0.039 15.60 0.614 85 33/8 160 2328 .240 .161 70-200-08-01-02
5/8 15.88 0.625 1.30 0.051 19.10 0.752 110 43/8 130 1892 .292 .196 70-200-10-01-02
3/4 19.05 0.750 1.30 0.051 22.05 0.868 145 56/8 92 1339 .344 .231 70-200-12-01-02
1 25.40 1.000 1.50 0.059 28.80 1.134 260 102/8 69 1004 .470 .315 70-200-16-01-02

 中等壁厚、单层钢丝编织 (MW,SB)----Smoothbore特氟龙软管规格与性能参数
 又称Hyperline SB

Hyperline MW,SB系列特氟龙软管符合或者超过SAE100R14标准

常规软管内径
BB = Big Bore		 实际软管内径 英制管号 PTFE内衬壁厚 带编织软管外径 最小弯曲半径 最大工作压力 单位长度软管重量 *产品编码
mm in mm in mm in mm in Bar psi Kg/mt Lbs/Ft
1/16 BB 2.0 0.079 -2 1.00 0.040 5.00 0.197 13 1/2 450 6500 .045 .030 70-300-02-01-02
1/8 BB 3.5 0.138 -3 1.00 0.040 6.45 0.254 20 3/4 350 5076 .070 .047 70-300-03-01-02
3/16 BB 5.0 0.200 -4 0.76 0.030 7.65 0.301 45 13/4 290 4206 078 .052 70-400-03-01-02
1/4 BB 6.7 0.264 -5 0.76 0.030 9.30 0.366 60 23/8 240 3480 .110 .074 70-400-04-01-02
5/16 BB 8.4 0.335 -6 0.76 0.030 10.72 0.422 70 23/4 220 3190 .136 091 70-400-05-01-02
3/8 BB 10.0 0.394 -7 0.76 0.030 12.75 0.500 80 3 190 2755 .166 .111 70-400-06-01-02
1/2 BB 13.3 0.536 -10 0.76 0.030 16.35 0.644 130 5 150 2175 210 .141 70-400-08-01-02
5/8 BB 16.5 0.654 -12 0.84 0.033 19.50 0.768 163 61/2 130 1885 .280 .188 70-400-10-01-02
3/4 BB 19.8 0.780   1.00 0.040 22.50 0.860 180 7 110 1595 .327 .219 70-400-12-01-02
1 BB 26.4 1.040   1.00 0.040 30.10 1.190 230 9 80 1160 .524 .351 70-400-16-01-02

* 对于防静电软管，编码的时候请将10添加到3位数字后面，比如70-100变成70-110

注意: 上述尺寸的软管和相关接头大部分有现货的，有其相应的定价，不过对于某些比较不常用的产品我们可能没有库存，需要有起订量或者如果量比较小的情况下会有其他的一些额外费用，在你们询价的时候我们会告知你们。

 温度和压力

  • 温度会影响上述列表中的最高工作压力（MWP），所以对130摄氏度以上的应用环境，相应的软管MWP会根据温度每升高1摄氏度降低0.75%，例如：对于180摄氏度软管，MWP会降低（180-130）*0.75%=37.5%
  • 对于100Bar以上的工作压力只是应于非渗透性液体，如果是气体或者有渗透性的流体，并且工作压力高于100bar，请选用HPG级别的耐高压软管。
  • 上述所列出来的MWP是依据3:1的安全系数从爆破压力计算得来，也就是说爆破压力=3*MWP，如果MWP是需要使用4:1的系数来计算的，那么上述MWP请乘以0.75的系数。

 标准壁厚、双层钢丝编织 (SW,DB)----Smoothbore耐高压特氟龙软管规格与性能参数

常规软管内径 实际软管内径 PTFE内管壁厚 带编织软管外径 最小弯曲半径 最大工作压力 单位长度软管重量 *产品编码
mm in mm in mm in mm in Bar psi Kg/mt Lbs/Ft
1/8 3.17 0.125 0.76 0.030 6.85 0.270 20 7/8 360 5238 .100 .067 70-100-02-02-02
3/16 4.76 0.188 0.76 0.025 8.70 0.343 30 11/4 330 4802 .135 .091 70-100-03-02-02
1/4 6.35 0.250 0.63 0.025 10.05 0.396 40 15/8 290 4220 .160 .107 70-100-04-02-02
5/16 7.94 0.313 0.63 0.025 11.55 0.455 50 2 250 3638 .190 .127 70-100-05-02-02
3/8 9.53 0.375 0.63 0.025 13.35 0.526 60 23/8 230 3347 .214 .143 70-100-06-02-02
1/2 12.70 0.500 0.76 0.030 16.40 0.646 90 35/8 180 2629 .341 .229 70-100-08-02-02
5/8 15.88 0.625 0.76 0.030 19.95 0.785 130 51/8 135 1964 .416 .279 70-100-10-02-02
3/4 19.05 0.750 0.76 0.030 23.10 0.910 170 63/4 100 1455 .503 .337 70-100-12-02-02
1 25.40 1.000 1.00 0.039 29.60 1.165 270 103/4 70 1019 .700 .469 70-100-16-02-02

 加厚壁厚、双层钢丝编织 (HW,DB)----Smoothbore耐高压特氟龙软管规格与性能参数

常规软管内径 实际软管内径 PTFE内管壁厚 带编织管外径 最小弯曲半径 最大工作压力 单位长度软管重量 *产品编码
mm in mm in mm in mm in Bar psi KG/mt Lbs/Ft
1/8 3.17 0.125 1.00 0.039 7.05 0.278 18 3/4 350 5093 .108 .072 70-200-02-02-02
3/16 4.76 0.188 1.00 0.039 8.90 0.350 25 1 320 4656 .140 .094 70-200-03-02-02
1/4 6.35 0.250 1.00 0.039 10.75 0.423 26 1 1/8 310 4511 .183 .123 70-200-04-02-02
5/16 7.94 0.313 1.00 0.039 12.35 0.486 35 1 1/2 275 4001 .210 .141 70-200-05-02-02
3/8 9.53 0.375 1.00 0.039 14.10 0.555 50 2 240 3492 .243 .163 70-200-06-02-02
13/32 10.32 0.406 1.00 0.039 15.05 0.593 60 2 3/8 230 3347 .258 .173 70-500-13-02-02
1/2 12.70 0.500 1.00 0.039 16.90 0.665 75 3 200 2910 .374 .251 70-200-08-02-02
5/8 15.88 0.625 1.30 0.051 20.75 0.817 100 4 155 2255 .452 .303 70-200-10-02-02
3/4 19.05 0.750 1.30 0.051 23.80 0.937 135 53/8 110 1601 .532 .356 70-200-12-02-02
1 25.40 1.000 1.50 0.059 30.70 1.209 250 97/8 84 1222 .730 .489 70-200-16-02-02
1 1/4 31.75 1.250 1.50 0.059 36.90 1.453 400 153/4 75 1091 .905 .637 70-200-20-02-02
1 1/2 38.10 1.500 1.50 0.059 43.75 1.722 800 311/2 65 946 1.170 .784 70-200-24-02-02
2 50.80 2.000 1.50 0.059 56.40 2.221 1200 471/4 40 582 1.610 1.079 70-200-32-02-02

  中等壁厚、双层钢丝编织 (MW,DB)----Smoothbore耐高压特氟龙软管规格与性能参数
  又称Hyperline SB, DB

常规软管内径
BB = Big Bore		 实际软管内径 英制管号 PTFE内管壁厚 带编织管外径 最小弯曲半径 最大工作压力 单位长度软管重量 *产品编码
mm in mm in mm in mm im Bar psi Kg/mtr Lbs/Ft
1/16 BB 2.0 0.079 -2 1.00 0.040 6.00 0.236 11 1/2 540 7800 .075 .050 70-300-02-02-02
1/8 BB 3.5 0.138 -3 1.00 0.040 7.45 0.293 18 3/4 350 5000 .111 .074 70-300-03-02-02
3/16 BB 5.0 0.200 -4 0.76 0.030 8.80 0.347 35 13/8 340 4900 .128 .086 70-400-03-02-02
1/4 BB 6.7 0.264 -5 0.76 0.030 11.00 0.433 50 2 320 4600 .170 .114 70-400-04-02-02
5/16 BB 8.5 0.335 -6 0.76 0.030 11.82 0.466 60 23/8 270 3900 .215 .144 70-400-05-02-02
3/8 BB 10.0 0.394   0.76 0.030 14.20 0.560 80 3 230 3300 .260 .174 70-400-06-02-02
1/2 BB 13.6 0.536 -10 0.76 0.030 17.35 0.684 110 43/8 180 2600 .350 .234 70-400-08-02-02
5/8 BB 16.6 0.654 -12 0.84 0.033 20.80 0.820 140 51/2 130 1900 .450 .300 70-400-10-02-02
3/4 BB 19.8 0.780   1.00 0.040 24.00 0.946 160 61/2 120 1700 .520 .350 70-400-12-02-02
1 BB 26.4 1.040   1.00 0.040 31.70 1.249 210 81/4 100 1400 .830 .550 70-400-16-02-02


* 对于防静电软管，编码的时候请将10添加到3位数字后面，比如70-100变成70-110

注意: 上述尺寸的耐高压软管和相关接头大部分有现货的，有其相应的定价，不过对于某些比较不常用的产品我们可能没有库存，需要有起订量或者如果量比较小的情况下会有其他的一些额外费用，在你们询价的时候我们会告知你们。

温度和压力

  • 温度会影响上述列表中的最高工作压力（MWP），所以对130摄氏度以上的应用环境，相应的软管MWP会根据温度每升高1摄氏度降低0.75%，例如：对于180摄氏度软管，MWP会降低（180-130）*0.75%=37.5%
  • 对于100Bar以上的工作压力只是应于非渗透性液体，如果是气体或者有渗透性的流体，并且工作压力高于100bar，请选用HPG级别的耐高压软管。
上述所列出来的MWP是依据3:1的安全系数从爆破压力计算得来，也就是说爆破压力=3*MWP，如果MWP是需要使用4:1的系数来计算的，那么上述MWP请乘以0.75的系数。

 高压气体（HPG）PTFE内衬管 （耐高压软管）

定制特氟龙软管|耐高压软管|高压气体输送特氟龙软管|HPG特氟龙软管
仅接受定制


在某些应用中，输送高压气体或者特定的检测过程中工作压力超过了100bar，就需要使用这种HPG内衬层的耐压软管，对于某些有“渗透性、挥发性”的液体输送也需要用这样的软管。

HPG高压软管是普通PTFE内管经过特殊处理成型的，这个过程俗称为“POST SINTERING”，从而显著增强普通PTFE材质的气密性。

HPG耐高压管的特性

HPG高压软管要求必须可以承受1分钟的275BAR的压缩空气或氮气，并且可以进行10个批次的此高压环境下的压力释放和承压测试，最后保证耐高压软管浸入液体测试无气体泄漏。

由于单一气体不会产生静电，HPG耐高压软管极少需要抗静电，但是对于特定的使用环境，就要考虑静电的影响。

注意：所有规格的Smoothbore四氟软管都可以按照HPG级别来生产提供，实际上，HPG耐高压特氟龙软管几乎都是厚壁软管，软管尺寸从1/4”到3/8”.



 抗静电（AS）PTFE内衬管

Available to Special Order Only
仅接受定制


应用方向

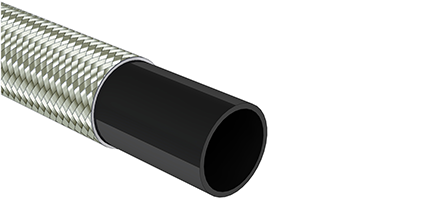

防静电特氟龙软管是针对某些特定应用，比如某些应用中内管易于产生静电，而且要求静电要通过内管释放掉，这样就可以选用防静电特氟龙管。某些介质，诸如有机溶剂、氟利昂、某些液体油品或者一些注射用水、其他无极性有机性溶液通过其他媒介高速通过软管来输送，就很容易产生静电。

所有双极性或多级性介质和不相容介质（比如含有粉尘的空气、含有水珠的蒸汽、普通气体或油、胶状流体）都容易产生静电，用于输送这些介质时需要使用AS抗静电软管。

设计标准：

Aflex抗静电特氟龙软管内管材质符合FDA21CFR 177.1550规范，其中所包含的2.5%的高纯度炭黑材料符合FDA 21 CFR 178.3297规范，炭黑被完全封装在PTFE材料中，一般在无摩擦应用中不会散落污染所输送的介质。萃取试验检测中也证实无炭黑溶出。



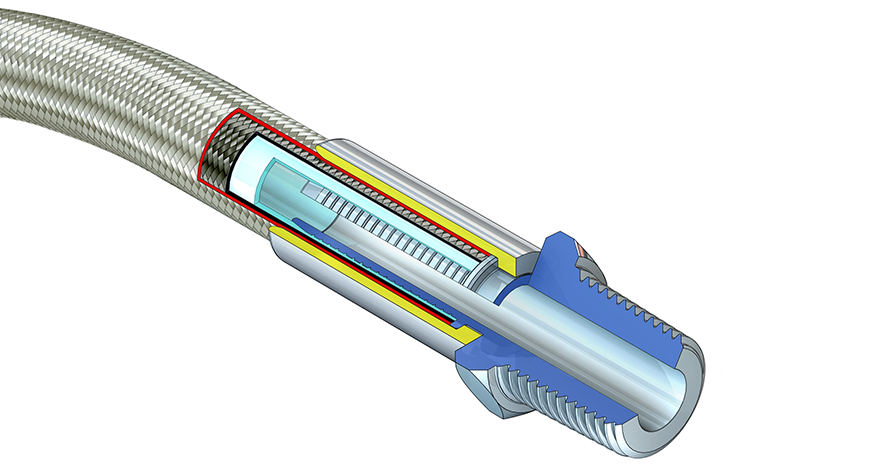

 耐高压抗静电PTFE软管

耐高压抗静电PTFE内衬软管|抗静电软管|耐高压软管|复合软管


一般的抗静电软管只需要单一的抗静电（炭黑均匀与PTFE混合）即可，但是极少数的某些应用既需要抗静电还需要耐高压，对此，我们设计了内管为黑色PTFE，外层包覆普通的PTFE（见图），防静电耐高压软管

 两种材质的编织层

芳纶编织

黑色的 Tecnora芳纶编织纤维比老款Kevlar芳纶编织弹性高、耐高温、耐磨，较其他纤维性能更好。

不锈钢编织

AISI304不锈钢丝经过高于1700N/MM2的冷拉编织在外管壁，编织工艺严格受控，确保编织层的强度和编织角度的正确，使得软管更耐压。

平滑内壁耐高压特氟龙软管（双层编织软管）可以服务于不同的应用环境，适用特定环境下的特定使用要求。
Aflex可以根据客户的特定用途或检测过程定制不同规格的高压软管，这些特定情况下可能是工作压力超过100BAR的气体输送，或者超过上述所列举出来的最高压力范围的液体输送。

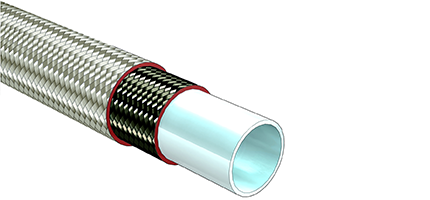

双层编织加强特氟龙软管|芳纶编织|SS不锈钢编织



 结构设计包括如下样式（但是不局限于此）

Tecnora（芳纶纤维）编织层+不锈钢编织层（双编织层特氟龙软管）






高密不锈钢编织增强软管

高密度不锈钢编织特氟龙软管|耐压软管

此Smoothbore高密度不锈钢编织特氟龙软管定制一般包括：尺寸，壁厚，PTFE软管的质量和编织层的精细化加工等，为了特定应用而进行的聚四氟乙烯软管优化。
如需订购，请与我们沟通获得更多信息或者建议。


 塑料或橡胶外层

应用方向

对于很多应用，除了常规对尺寸、材质和编织层的要求之外，往往还要求有一层塑料或者橡胶包覆层。
一方面用以保护不锈钢编织层，另一方面也可以通过不同色彩的包覆层区分不同的不锈钢编织铁氟龙软管，或者方便打印字体在铁氟龙软管上面。

塑料外层-需要定制

PVC - 无色透明PVC外层是最普通的，不透明或半透明都可以，硬度也可以选择。
一个特定的应用就是一种-3号单层编织增强，透明的PVC包覆特氟龙管用于摩托车制动软管。
如果需要PVC包覆层，请下单的时候注明PVC，后边跟上所需要的颜色，透明或者半透明，PVC包覆层厚度为0.63mm，如果需要定制其他厚度的请下单时注明。
例如，“-3HW, SB, PVC Blue”指的是-3号加厚壁厚、单层编织、不透明PVC外层
尼龙，海萃，赛林克材质的包覆层都可以选择，文字可以印在包覆层上，字体颜色一般为黑色。
文字可以印制在软管外壁，一般为黑色字体。

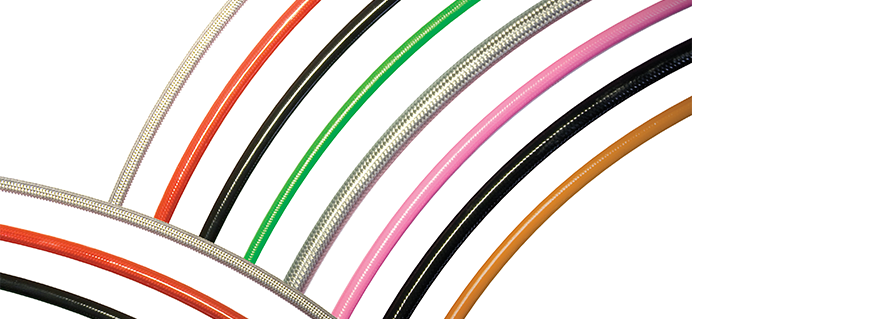

多彩特氟龙软管|耐腐蚀软管|汽车用输油软管|液压软管

橡胶包覆层 - 需要定制

Aflex有橡胶管挤出设备，可以将任何系列软管包覆上橡胶层。

蓝色EPDM橡胶包覆特氟龙软管或黑色防静电EPDM橡胶包覆特氟龙软管，透明铂金硫化硅胶包覆特氟龙软管或白色硅胶包覆特氟龙软管都可以根据具体的订单来生产，其他颜色或者橡胶种类也可以提供，如有需求，请与我们联系。橡胶层标准壁厚为1MM，如果想定制特定厚度，请告知。EPDM包覆层最小可以包覆1/4”的软管。

橡胶包覆层的穿刺

在气体输送应用中，对于塑料外包覆层的软管需要不时地进行穿刺，以释放从内管内渗透进的气体，橡胶软管由于气密性差，不需要进行穿刺，但是塑料包覆的特氟龙软管需要一定时间内进行穿刺操作。

颜色参考

如果需要特定颜色的包覆层，请提供RAL颜色值或者一段样品都可以。

注意：彩色包覆层需要特别告知，并且需要收取一定的额外费用，因此对于少量的订购，并不划算。

使用限制

受外包覆的塑料或者橡胶层的限制，软管使用范围也可能会受限于外包覆层的耐温范围，见下：

PVC： -10˚C (+14˚F) to +60˚C (+140˚F)

尼龙 II： -40˚C (-40˚F) to +120˚C (+248˚F)

EPDM橡胶： -40˚C (-40˚F) to +140˚C (+284˚F)

硅胶： -73˚C (-100˚F) to +204˚C (+400˚F)

Smoothbore特氟龙管pdf（点击下载）

BS EN ISO 9001:2008

Aflex所有产品的生产都严格遵循BS EN ISO 9001：2008质量管理体系，都在NQA（国家质量保证部）注册、评估过。

EN16643

Smoothbore特氟龙软管符合EN 16643 (SC)电气规范, 这包括软管总成的电性能/抗静电等级需求。

TS16949

Aflex公司生产的用于汽车工业的PTFE软管遵照TS16949规范，并经过英国标准协会BSI的认证评审。

ISO 14001:2015

Aflex特氟龙软管有限公司已经成功通过ISO 14001和英国标准协会BSI的评审。此评审的通过，也展现了我们致力于减少对环境的影响的承诺。

FDA

软管所有内衬PTFE材质都符合FDA 21 CFR 177.1550标准，抗静电PTFE材质符合FDA 21 CFR 178.3297标准。

SAE J1737燃油软管认证

Aflex 软管内衬经检测已被获准依据SAE J1737标准应可用于汽车燃油的输送用途。

CE标识（仅限欧盟）

Aflex软管已经通过英国标准协会（BSI）的评审，确认软管总成符合欧盟压力设备指令2014/68/EU 符合评估模块D1，被授权可以在产品上使用CE标识，可配合软管数据表和合格声明一起发布使用。

ATEX 2014/34/EU指令合格证明（潜在爆炸风险）

软管、总成及其各组件适用于Gas Zones 1 & 2和Dust Zones 21 & 22

EN10204材质认证

适用我们所有的软管和软管总成组件

BS EN ISO/IEC 17050符合性认证

适用于我们所有的产品

SAE 100R14 标准

中等壁厚的Smoothbore软管都符合此标准。
