容器内抽吸/输送腐蚀性液体
订购热线：400-605-6578
- 固定式
- 可拆卸式
PTFE 浸润抽料/输送软管头
固定抽料头方案描述：
固定的“浸液”管由厚壁PTFE软管制作，比较硬，既可以做成直式也可以是90度弯头，此管与BIOFLEX Ultra特氟龙软管扣压在一起，用于插入储液桶、罐和反应容器中并抽吸输送或注入液体，耐腐蚀耐抽吸（耐腐蚀软管，耐酸碱腐蚀软管）。
材质选择
- 标准的“浸液”管是抗静电AS PTFE材质---防静电软管
- 扣压套筒一般是304不锈钢，一些尺寸也可以是316L不锈钢
如何定制：

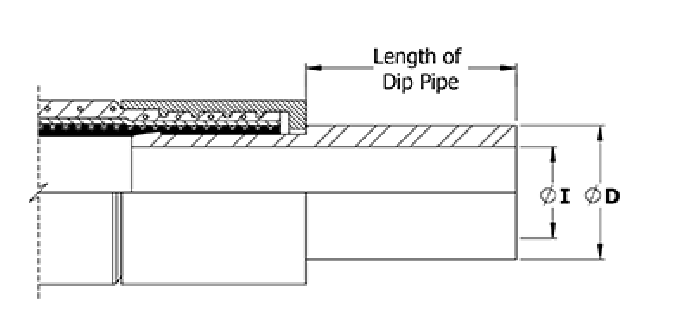

指定”浸液”管的尺寸和材质，确定连接方式（直式还是90度弯头），并告知“浸液”管的长度和总成的长度。
最大工作压力：
固定式“浸液”管的测试压力是6BAR，但是此管不适合在3BAR以上压力下使用，但是此管可以耐负压可达到-0.9Bar。如果对压力要求较高请咨询我们。
长度选择：
固定式“浸液”管的直管部分一般长度为1米，但是可以定制任何长度。
固定式90°弯头浸液管
固定式平直浸液管
| 常规软管尺寸 | 浸液管大概尺寸 | ||||
|---|---|---|---|---|---|
| 外径 | 内径 | ||||
| in | mm | in | mm | in | mm |
| 3/4 | 20 | 0.87 | 22 | 0.51 | 13 |
| 1 | 25 | 1.14 | 29 | 0.83 | 21 |
| 11/2 | 40 | 1.54 | 39 | 1.00 | 27 |
| 2 | 50 | 2.17 | 55 | 1.58 | 40 |
可拆卸“浸液”管
方案描述：
相对于固定“浸液”管而言，此管是通过一个接头与耐腐蚀软管相连，并不是扣压起来的
设计：“直”式或90度弯头抗静电PTFE的“浸液”管一般与翻边法兰或公CAM&GROOVE接头相连接。

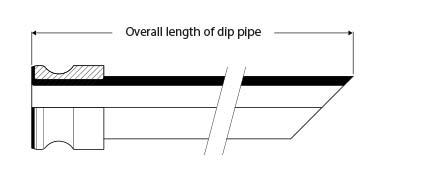

最经常用的接头是公CAM接头（如图所示），这样“浸液”管就可以与CAM母接头进行连接。
尺寸规格
固定式浸液管一样。
