Visiflon螺旋特氟龙管

产品名称: Visiflon螺旋特氟龙管
品 牌: 英国Aflex
产品用途: 用于精细化工和机械设备液体传输
产品类别: 工业级特氟龙管

订购热线:400-605-6578
  • 基本属性
  • 产品结构
  • 产品参数
  • 扣压规范
  • 资料下载
  • 产品认证


Visiflon特氟龙软管是一款螺旋结构的特氟龙波纹管,适用于对柔韧性较好的场合,可以增加一层不锈钢外编织层。

 软管结构

Visiflon螺旋软管以前也叫Hyperline V(现在也沿用),Visiflon是目前的新命名。
Visiflon特氟龙软管包含一根螺旋PTFE软管,并且软管内外壁都是螺旋状的(这和Hyperline FX铁氟龙软管不同,后者只是内衬的外表面是螺旋状的)。
这个螺旋内衬设计使得各个尺寸的软管的柔韧性和抗扭结特性都非常出色。

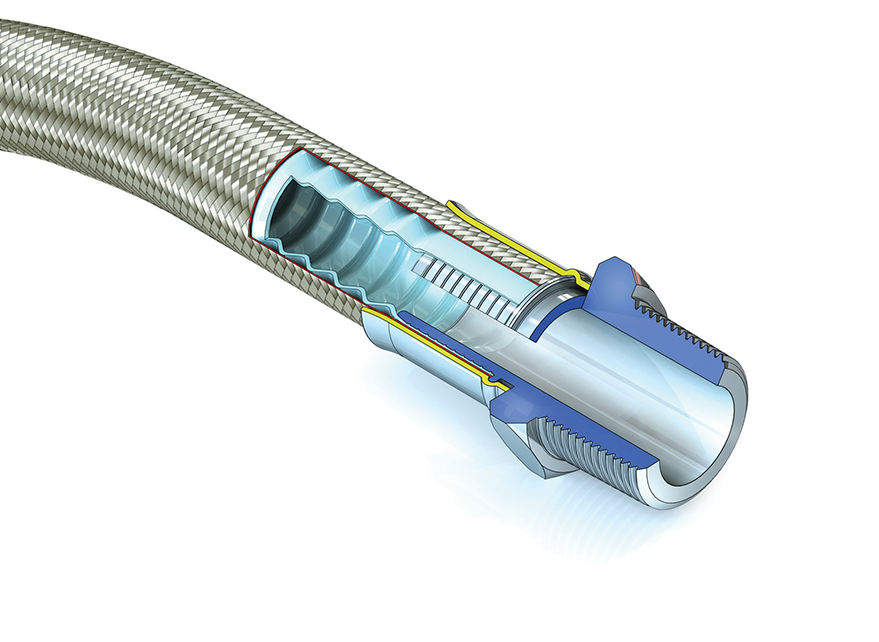

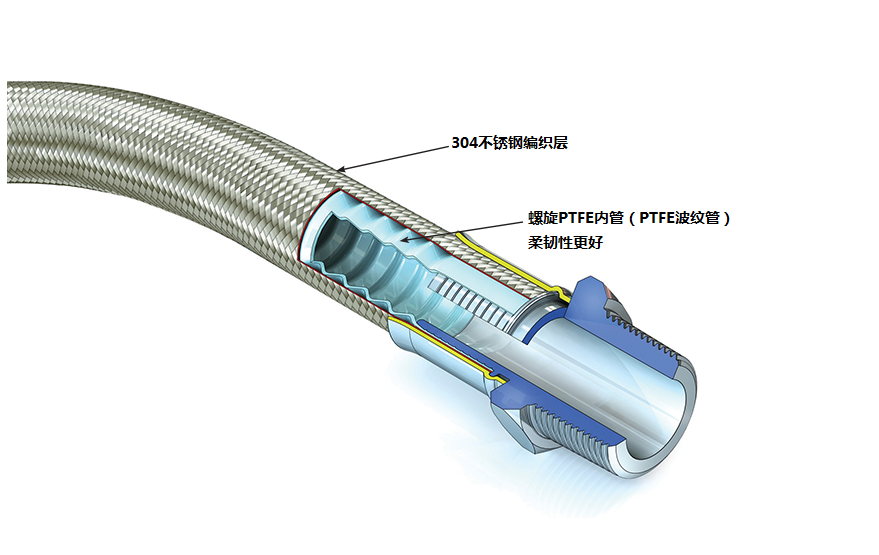

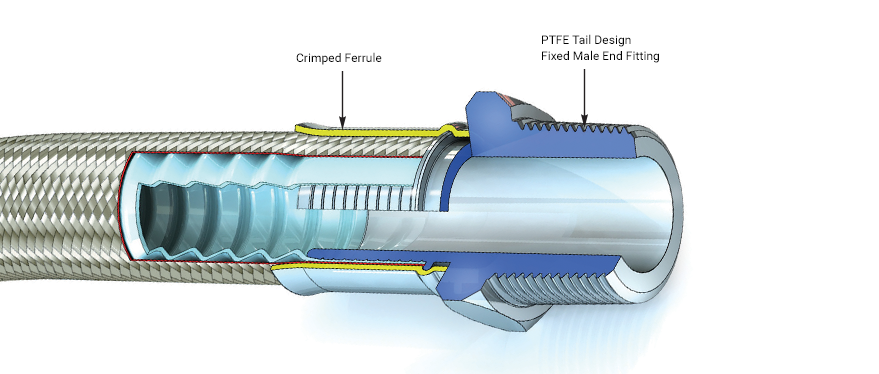

 Visiflon特氟龙波纹软管总成结构图(扣压外螺纹接头) Visiflon特氟龙软管总成结构图|螺旋波纹内管|柔韧性好

 Visiflon聚四氟乙烯软管种类选择

Visiflon GP, TO (透明特氟龙软管)- 自然色PTFE软管,无编织层

Visiflon GP, AS, TO (黑色特氟龙软管)- 黑色抗静电PTFE软管,无编织层

Visiflon GP, SS 不锈钢编织特氟龙软管- 自然色PTFE软管,外304不锈钢编织

Visiflon GP, AS, SS不锈钢编织特氟龙软管)- 黑色抗静电PTFE软管,外304不锈钢编织

*Visiflon GP, PB黄色聚丙烯编织特氟龙软管) -自然色PTFE软管,外黄色聚丙烯编织

*Visiflon GP, AS, PB黄色聚丙烯编织特氟龙软管 -  黑色抗静电PTFE软管,外黄色聚丙烯编织

抗静电PTFE内衬 (AS)

在输送高电阻流体时,比如溶剂与燃油或者某些多级性混合介质,流体在高速通过普通PTFE软管会在软管内壁积聚静电荷,这些静电荷最终通过接地释放掉,这很容易会导致软管产生微孔泄漏介质。
抗静电PTFE在生产过程中掺加了微量的炭黑,这就使得软管内部静电荷的释放更安全,并且软管符合国际相关标准。

不锈钢编织(SS)

不锈钢编织可以保护PTFE内衬增强软管对内外压力的抵抗性。

PP聚丙烯纤维编织 (PB)

聚丙烯网编织层比不锈钢编织层更轻,并且易于操作员拿握,不伤手。
不过,工作温度和压力要受到PP编织材质的影响。

*请注意PB软管一般需要特殊定制

 Visiflon螺旋特氟龙软管参数

说明: 下面列出来的规格是针对非防静电软管的,对于AS防静电软管规格也一样,只是需要增加一个“AS”作为参考,并且产品编码以“-110-”替代“-100-”。

常规软管内径 *实际软管内径 软管分类 软管外径 最小弯曲半径 最大工作压力(MWP) 单位长度软管重量 软管产品编码
in mm in mm in mm in Bar psi Kg/mtr lbs/Ft
3/8 6.3 1/4 TO
SS
PB
10.70
11.95
13.00
0.420
0.470
0.512
25
19
25
1
3/4
1
4
60
30
58
870
435
.057
.144
.091
.038
.096
.061
71-100-06
71-100-06-01-02
71-100-06-01-21
1/2 9.5 3/8 TO
SS
PB
14.10
15.25
16.80
0.555
0.600
0.662
38
25
38
11/2
1
11/2
4
47
23.5
58
680
340
.076
.195
.125
.051
.130
.084
71-100-08
71-100-08-01-02
71-100-08-01-21
5/8 12.7 1/2 TO
SS
PB
19.80
21.20
23.00
0.780
0.835
0.906
50
38
50
2
11/2
2
4
40
20
58
580
290
.126
.296
.188
.084
.194
.126
71-100-10
71-100-10-01-02
71-100-10-01-21
3/4 16.0 5/8 TO
SS
PB
21.20
22.70
24.70
0.835
0.894
0.973
75
50
63
3
2
21/2
3
32
16
43
460
230
.166
.376
.226
.111
.251
.151
71-100-12
71-100-12-01-02
71-100-12-01-21
1 22.0 7/8 TO
SS
PB
29.00
30.60
32.90
1.143
1.204
1.300
89
63
75
31/2
21/2
3
3
26
13
43
380
190
.235
.533
.314
.157
.310
.210
71-100-16
71-100-16-01-02
71-100-16-01-21
1 1/4 28.0 1 1/8 TO
SS
PB
34.20
36.00
39.00
1.349
1.420
1.537
100
75
89
4
3
31/2
2
25
12.5
29
360
180
.342
.729
.444
.229
.489
.298
71-100-20
71-100-20-01-02
71-100-20-01-21
1 1/2 35.0 1 3/8 TO
SS
PB
45.00
47.00
50.00
1.773
1.850
1.970
150
115
130
6
41/2
5
2
20
10
29
300
150
.415
1.044
.600
.278
.699
.402
71-100-24
71-100-24-01-02
71-100-24-01-21
2 47.0 1 7/8 TO
SS
PB
59.00
61.00
64.00
2.325
2.400
2.521
200
130
150
8
5
6
2
15
7.5
29
220
110
.631
1.378
.917
.423
.923
.614
71-100-32
71-100-32-01-02
71-100-32-01-21

*Visiflon软管总成如果装配特定的“液压”或PTFE TAIL接头,需要将接头连接处的螺旋内管剥离并撑开。

注意: 上述所列的大部分尺寸软管或接头都是有现货,价格也是相对固定,但是对某些不常用的产品可能没有库存,对小数量的此类订单可能会产生一个最小订单费用或装配费用。Aflex软管会据此提前通知你们

 软管特性

温度和工作压力

- Visiflon TO Grades – 上述的最大工作压力MWP仅限于100˚C (212˚F)以下的情况下
- Visiflon SS Grades -  最大工作压力MWP在130˚C-230˚C之间每升高一度耐压减少1%。
- Visiflon PB Grades -  最大工作压力MWP在80˚C-100˚C之间每升高一度耐压减少5%。

耐真空度

Visiflon SS软管在130˚C以下耐受完全真空。
Visiflon TO和PB软管在80˚C以下可以耐受完全真空。

流速

由于软管内壁的螺旋结构使得介质容易产生涡流,势必会对流速产生影响,在输送气体时也可能会产生“蜂鸣”噪声。对于某些应用可能不是很合适,此种情况下可以选用我们的Hyperline FX或Corroline+软管来替代。

 软管扣压安装说明

按照需求长度切割一段软管,推荐建议使用带硬质钢刀片的软管切割机器,并给接头部分留有足够的软管长度。
挑选合适的套筒装配到软管上。Assemble the correct ferrules (see list) on to the hose ends.
用Visiflon开口工具(手动或电动)将软管开口端充分扩开。对于液压接头,请选用最基本的扩口工具就可以。对于PTEF tail接头,需要加装一个合适的套筒。
将接头扣压端插入软管,并用力将套筒推送到接头末端。
并按照我们提供的AS-42液压接头扣压或者AS-VI-01 PTFE tail接头扣压尺寸扣压套筒。 在使用前,请按照最大工作压力的两倍进行水压和气压测试。

 Visiflon Hose套筒产品编码

Visiflon软管内径和种类 PTFE Tail接头 液压接头
碳钢 不锈钢 碳钢 不锈钢
3/8” GP, SS 01-120-06-06-04 01-120-06-06-02 01-170-06-06-04 01-170-06-06-03
3/8” GP, PB X 01-180-06-06-02 01-170-06-06-04 01-170-06-06-03
1/2” GP, SS 01-120-08-08-04 01-120-08-08-02 01-170-08-08-04 01-170-08-08-03
1/2” GP, PB 01-150-08-08-04 01-180-08-08-02 01-170-08-08-04 01-170-08-08-03
5/8” GP, SS X 01-180-10-10-02 01-170-10-10-04 01-170-10-10-03
3/4” GP, SS 01-150-12-12-04 01-240-12-12-02 01-170-12-12-04 01-170-12-12-03
3/4” GP, PB 01-180-12-12-04 01-240-12-12-02 01-170-12-12-04 01-170-12-12-03
1” GP, SS 01-150-16-16-04 01-150-16-16-02 01-170-16-16-04 01-170-16-16-03
1” GP, PB 01-180-16-16-04 01-180-16-16-02 01-170-16-16-04 01-170-16-16-03
1 1/4” GP, SS 01-150-20-20-04 01-150-20-20-02 01-190-20-20-04 01-190-20-20-02
1 1/4” GP, PB X 01-155-20-02-02 01-190-20-20-04 01-190-20-20-02
1 1/2” GP, SS 01-150-24-24-04 01-150-24-24-02 01-190-24-24-04 01-190-24-24-02
1 1/2” GP, PB 01-155-24-24-04 01-155-24-24-02 01-190-24-24-04 01-190-24-24-02
2” GP, SS 01-150-32-32-04 01-150-32-32-02 01-190-32-32-04 01-190-32-32-02
2” GP, PB 01-155-32-32-04 01-155-32-32-02 01-190-32-32-04 01-190-32-32-02

注意: X = 此套筒没有.

visiflon特氟龙软管pdf(点击下载)

Visiflon螺旋特氟龙软管和接头的购买方式-散装软管或总成

Visiflon聚四氟乙烯软管供应方式比较灵活,既可以原厂装配成软管总成,也可以由客户自己购买Aflex软管提供的标准液压或者PTFE Tail接头、套筒,然后自己装配扣压总成。
散装软管:Visiflon软管可以零散提供给客户自己进行扣压组装,也可以整卷整托盘形式购买。如果想自己扣压软管,客户既需要从我们公司购买软管也需要购买相应接头与套筒,特别的:如果你想用PTFE TAIL接头来装配总成,就必须要购买我们公司生产的此类接头。对于液压接头只需要购买普通标准接头即可。
总成装配需要参照”扣压总成操作规范”的准则进行操作,并且操作人员需要经过我们的培训。

Visiflon软管总成

PTFE螺旋波纹管-Aflex特氟龙管

Aflex软管可以提供扣压了接头的完整Visiflon波纹软管总成。

我们提供的接头材质既可以是316L不锈钢也可以是镀锌低碳钢,种类包括::

  • 60˚ BSP Cone Seat Female Unions (also flat seat)
  • Flat Seat Lug Nut Female Unions
  • BSPT or NPT Fixed Males
  • NPT Fixed Females
  • 37˚ JIC Female Fittings
  • 37˚ JIC/NPT Male Unions
  • 37˚ JIC/NPT Female Unions
  • Tube Fittings
  • Standpipe Fittings

请注意不锈钢和碳钢“液压”接头和碳钢PTFE TAIL接头内外表面并没有进行精加工,因此对某些特定行业或卫生级别要求较高的行业并不适用,这类行业要求接头表面光洁度一般要求比较高。对此类行业,可以选用不锈钢PTFE TAIL接头。

BS EN ISO 9001:2008

Aflex所有产品的生产都严格遵循BS EN ISO 9001:2008质量管理体系,都在NQA(国家质量保证部)注册、评估过。

EN16643

Smoothbore特氟龙软管符合EN 16643 (SC)电气规范, 这包括软管总成的电性能/抗静电等级需求。

TS16949

Aflex公司生产的用于汽车工业的PTFE软管遵照TS16949规范,并经过英国标准协会BSI的认证评审。

ISO 14001:2015

Aflex特氟龙软管有限公司已经成功通过ISO 14001和英国标准协会BSI的评审。此评审的通过,也展现了我们致力于减少对环境的影响的承诺。

FDA

软管所有内衬PTFE材质都符合FDA 21 CFR 177.1550标准,抗静电PTFE材质符合FDA 21 CFR 178.3297标准。

SAE J1737燃油软管认证

Aflex 软管内衬经检测已被获准依据SAE J1737标准应可用于汽车燃油的输送用途。

CE标识(仅限欧盟)

Aflex软管已经通过英国标准协会(BSI)的评审,确认软管总成符合欧盟压力设备指令2014/68/EU 符合评估模块D1,被授权可以在产品上使用CE标识,可配合软管数据表和合格声明一起发布使用。

ATEX 2014/34/EU指令合格证明(潜在爆炸风险)

软管、总成及其各组件适用于Gas Zones 1 & 2和Dust Zones 21 & 22

EN10204材质认证

适用我们所有的软管和软管总成组件

BS EN ISO/IEC 17050符合性认证

适用于我们所有的产品
