腐蚀性介质转移难点解决方案

返回列表 来源:时羿小编 浏览:1827 发布日期:2018-06-13 08:57:06【

腐蚀性介质转移难点的克星来了



   在众多的原料药、化学品生产企业都会遇到一个腐蚀性介质从料桶转移困难的问题,例如我们公司所服务过的一些企业通常所面临的问题如下:

  1. 流体介质从料桶内转移大多采用抽料枪抽吸的方式,但这种转移方式会出现腐蚀性介质腐蚀枪体的现象,存在物料转移安全风险和增加生产成本。
  2. 转移的物料类似发烟硫酸,那么被腐蚀的不仅是物料抽吸设施的内部,料桶上方的转移设施也容易被腐蚀损坏。
  3. 转移的物料如果是易燃易爆的物品,那么普通的耐腐蚀管路很难做到静电释放,容易造成生产安全事故。

针对以上物料转移难点,AFLEX公司推出了一款能够解决众多流体介质转移的专利设计产品



一、PTFE 浸润抽料/输送软管头

固定抽料头方案描述:

固定的“浸液”管由厚壁PTFE软管制作,比较硬,既可以做成直式也可以是90度弯头,此管与BIOFLEX Ultra特氟龙软管扣压在一起,用于插入储液桶、罐和反应容器中并抽吸输送或注入液体,耐腐蚀耐抽吸(耐腐蚀软管耐酸碱腐蚀软管)。



材质选择

标准的“浸液”管是抗静电AS  PTFE材质---防静电软管

AFLEX公司防静电软管或软管附属衬氟接头都符合EN12115的相关标准,也符合EN ISO 8031 2009 附件A关于电或静电的使用规范要求。

扣压套筒一般是304不锈钢,一些尺寸也可以是316L不锈钢



如何定制:

指定”浸液”管的尺寸和材质,确定连接方式(直式还是90度弯头),并告知“浸液”管的长度和总成的长度。



最大工作压力:

固定式“浸液”管的测试压力是6BAR,但是此管不适合在3BAR以上压力下使用,但是此管可以耐负压可达到-0.9Bar。如果对压力要求较高请咨询我们。



长度选择:

固定式“浸液”管的直管部分一般长度为1米,但是可以定制任何长度。







固定式90˚ 弯头浸液管

二、可拆卸浸液

方案描述:

相对于固定“浸液”管而言,此管是通过一个接头与耐腐蚀软管相连,并不是扣压起来的

设计:

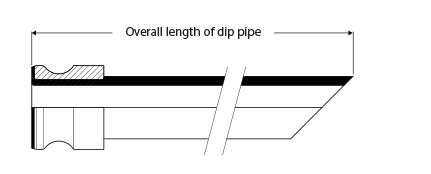

“直”式或90度弯头抗静电PTFE的“浸液”管一般与翻边法兰或公CAM&GROOVE接头相连接。
最经常用的接头是公CAM接头(如图所示),这样“浸液”管就可以与CAM母接头进行连接。

尺寸规格

固定式浸液管一样。

可拆卸浸液管
